Якщо ви хоч раз стикалися з монтажем або обслуговуванням молочних з’єднань стандарту DIN, то чудово розумієте, що найважливіше в них — це не тільки якість нержавіючої сталі та точність обробки, а й ущільнення. Саме воно відповідає за герметичність та надійність всієї лінії. У нашому випадку мова йде про ущільнення в муфту молочну DIN, виконане з NBR — матеріалу, який перевірений десятиліттями роботи у харчовій, молочній та пивоварній промисловості.
Здавалося б, деталь проста, коштує недорого, займає кілька сантиметрів у діаметрі. Але якщо вона підведе, наслідки можуть бути серйозними: від псування продукту та простоїв обладнання до реальної шкоди репутації виробника. А все, що потрібно, — правильно підібрати ущільнення, встановити його без перекосів і знати кілька нюансів, яких зазвичай немає в каталогах.
Що таке ущільнення в муфту молочну DIN

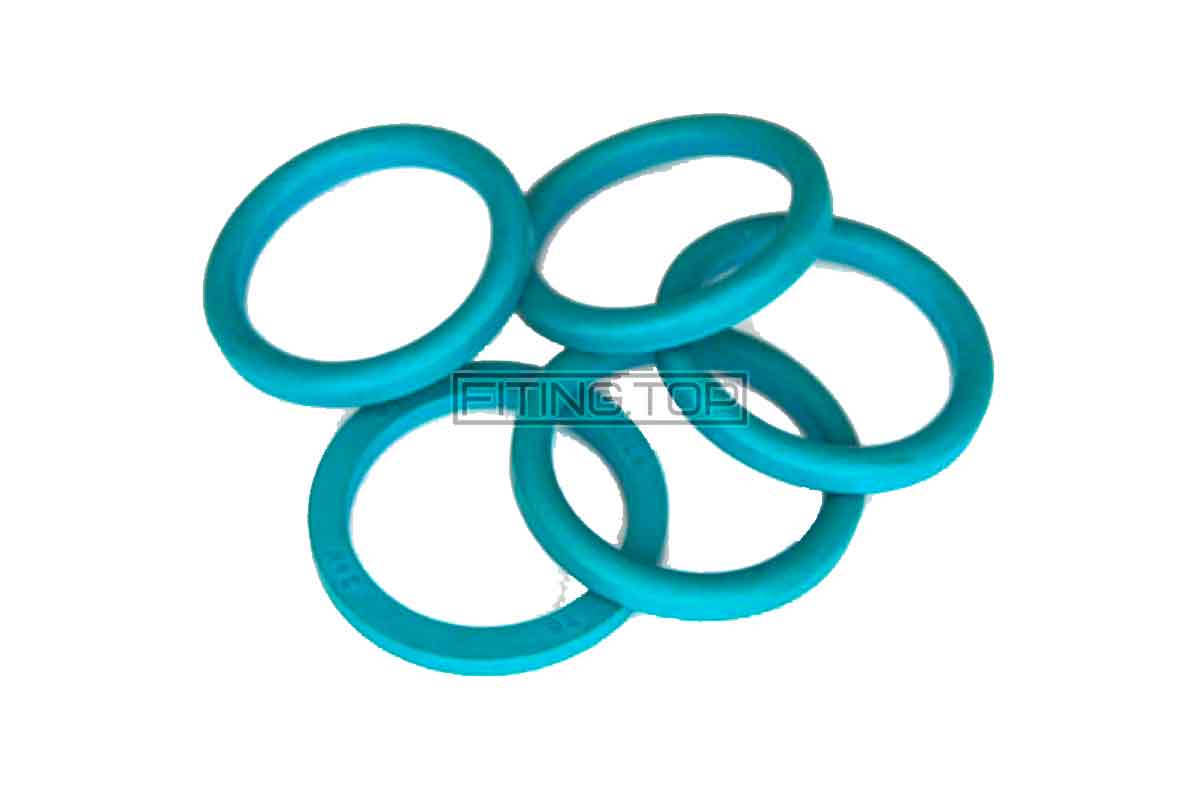

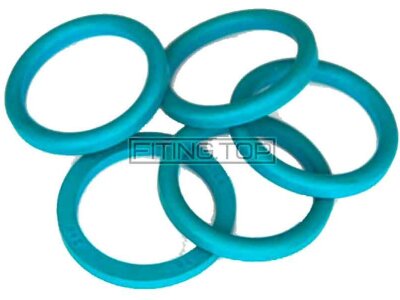

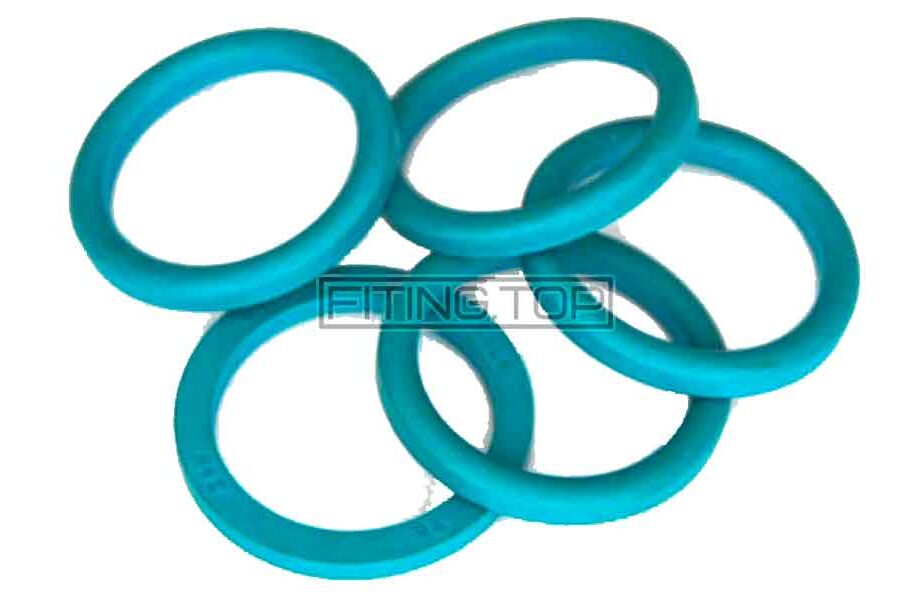

У молочних муфтах за стандартом DIN (найчастіше DIN 11851) ущільнення — це кільце, яке вставляється між накидною гайкою та відповідною частиною з’єднання. Воно притискається при затяжці, повністю перекриваючи зазор і запобігаючи витоку продукту або потраплянню повітря.
Матеріал NBR (нітрильний каучук) обрали не випадково. Він поєднує гарну еластичність з стійкістю до жирів, молочних середовищ та пивних сусел. NBR добре працює в температурному діапазоні приблизно від -30 °C до +100 °C, що підходить для більшості операцій CIP-мийки, розливу та транспортування.
Чому NBR, а не силікон або EPDM
Тут своя логіка. Силіконові ущільнення виграють за термостійкістю — можуть працювати до +200 °C, але вони м’якші і швидше зношуються при постійному контакті з жирами. EPDM відмінно витримує луги та кислоти, але гірше переносить жирні середовища. А ось NBR — як універсальний робочий черевик: і в молоці не розбухне, і в пиві не втратить форму, і за ціною цілком прийнятний.
На одній молочній лінії ми колись поставили EPDM-ущільнення замість NBR, бо «були в наявності». Через пару місяців почали скаржитися, що в продукті з’явилися сторонні присмаки, а при розборці виявили частково розм’якшені кільця. Після цього ми до вибору матеріалу підходимо значно серйозніше.
Стандарти та розміри
DIN 11851 — це європейський стандарт, який регулює молочні з’єднання. Розміри ущільнень залежать від умовного проходу труби (DN). Наприклад:
- DN 25 — внутрішній діаметр ущільнення ~28 мм, зовнішній ~38 мм;
- DN 50 — внутрішній ~53 мм, зовнішній ~64 мм;
- DN 100 — внутрішній ~103 мм, зовнішній ~118 мм.
Все це важливо, бо помилка навіть на кілька міліметрів призведе до перекосу або неповного прижиму. А значить — до течі.
Як відрізнити якісне ущільнення NBR
З роками розумієш: у гуми, як і у сталі, є «характер». Якісне NBR-ущільнення трохи матове, пружне, але не дубове, без мікротріщин або блиску від надлишку пластифікаторів. Якщо при легкому згині з’являються білесуваті смуги — матеріал старий або неправильно зберігався. Таке ущільнення краще відразу утилізувати.
На одній пивоварні у нас був випадок, коли партія ущільнень пролежала на складі майже три роки. На вигляд все було гаразд, але при монтажі половина дала течу на холодній воді. Причина — втрата еластичності. Після цього ми ввели правило: зберігати ущільнення не більше 18 місяців і обов’язково у темному, прохолодному місці.
Встановлення та експлуатація: нюанси з практики
Є кілька моментів, які відрізняють роботу досвідченого монтажника від новачка.
-
Змащення. Ущільнення з NBR перед установкою можна трохи змастити гліцерином або вазеліновою олією (харчова змазка). Це знизить тертя і ризик перекручування при затягуванні гайки.
-
Перевірка посадкового місця. Будь-яка подряпина або задирка на кромці муфти — потенційне місце протікання. Навіть нове ущільнення може не врятувати.
-
Рівномірне затягування. Занадто сильний прижим деформує ущільнення, особливо на DN 80 і більше. Занадто слабкий — буде теча.
-
Чищення після CIP. Лужні розчини поступово сушать NBR, тому важливо промивати з’єднання водою після мийки.
Коли міняти ущільнення
Ідеально — при кожному плановому ремонті або розборці лінії. Але на практиці орієнтуємося за станом. Якщо ущільнення втратило еластичність, стало липким або деформувалося, чекати «поки потече» не варто.
Є ще візуальний сигнал — потемніння або поява плям. Це означає, що матеріал почав руйнуватися, навіть якщо течі поки немає.
Реальна ситуація з цеху
Кілька років тому на одному молочному заводі у Полтаві ми запускали нову лінію пастеризації. Все йшло за планом, але через тиждень після старту почали фіксувати падіння тиску на одному з ділянок. Розібрали — ущільнення в муфті DIN NBR тріснуло навпіл. Причина була банальна: монтажники при CIP-мийці встановили температуру 115 °C, а NBR просто не витримав перегріву. Після заміни на силікон проблему вирішили, але осад залишився. З того часу я завжди нагадую: матеріал потрібно підбирати під реальні умови експлуатації, а не «за звичкою».
Порівняння з альтернативами
Якщо умови роботи передбачають високі температури (стерилізація паром), краще відразу брати силікон або PTFE. Але для більшості молочних і пивоварних ліній, де температура не перевищує +95 °C, NBR залишається оптимальним вибором. Він дешевший, доступніший і надійніший у жирних середовищах.
Висновок
Ущільнення в муфту молочну DIN NBR — деталь проста, але критично важлива. Від нього залежить не лише герметичність, а й чистота продукту, строк служби обладнання та репутація виробництва.
Моя порада як інженера: завжди підбирайте ущільнення з урахуванням реальних робочих температур, хімічного середовища та частоти розборки. Не зберігайте їх «про запас» роками, перевіряйте перед встановленням і не економте на якості. Бо пара гривень, заощаджених на ущільненні, може обернутися тисячами на ремонт і простої.
