Замовник приходить із рендером, де фасад бізнес-центру виглядає як суцільне дзеркало без жодної рамки — гладке скло від землі до даху. А потім у робочому проєкті раптом з’являються вертикальні й горизонтальні алюмінієві лінії, і замовник питає: «Чому не так, як на картинці?». Відповідь проста: те, що на візуалізації, — це структурне скління, і воно робиться інакше, ніж звичний стоєчно-ригельний вітраж. Плутанина між цими двома системами — найчастіша причина того, що фасад «не такий, як обіцяли».
Обидва рішення належать до світлопрозорих фасадних конструкцій, обидва тримаються на алюмінієвому каркасі, але дають зовсім різний вигляд і мають різну ціну монтажу. Розберемо, у чому різниця й на чому базувати вибір.
Стоєчно-ригельна система: робоча класика
Стоєчно-ригельна система — це каркас із вертикальних стійок і горизонтальних ригелів, у який вставляється заповнення (склопакети). Зовні видно алюмінієві притискні кришки, які тримають скло, — ті самі «лінії» на фасаді. Це найпоширеніше рішення для бізнес-центрів, торгових комплексів і громадських будівель: воно передбачуване, ремонтопридатне й дозволяє великі площі скління.
Коли ми проєктуємо структурне скління фасаду або класичний вітраж, за основу беремо власну стоєчно-ригельну систему FA 50 з монтажним швом 20 мм і видимою шириною профілю 50 мм із внутрішнього боку. Каркас 50 мм, заповнення від 4 до 46 мм, максимальна висота стійки до 6800 мм, сплав 6063 — цих параметрів вистачає для більшості комерційних об’єктів без переходу на важчі й дорожчі системи.
Структурне vs стоєчно-ригельне скління. Інфографіка: LT-Company
Структурне скління: та сама «скляна стіна»
Структурна система дає ефект суцільної скляної площини без притискних кришок зовні. Склопакети приклеюються до алюмінієвого каркаса структурним силіконом, тому зовні видно лише скло й вузькі шви — жодних видимих рамок. Профіль читається тільки зсередини приміщення.
У нашій реалізації це система FORTE FA50-S20: силіконові або EPDM шви завширшки 20 мм, приховані стулки, які відкриваються без додаткових накладних профілів, і структурні склопакети власного виробництва. Зовнішня сторона профілю — 20 мм, внутрішня — 50 мм, заповнення 4–46 мм, максимальна висота стійки та сама 6800 мм. Скло — від світових виробників, силіконові герметики УФ-стійкі, тому шов не жовкне й не руйнується під сонцем роками.
Головна перевага структурного скління — вигляд: фасад виглядає дорожче й сучасніше. Головне обмеження — вимоги до якості монтажу й геометрії: клейовий вузол не прощає похибок, а склеювання склопакетів має виконуватися в заводських умовах, а не на майданчику «на коліні».

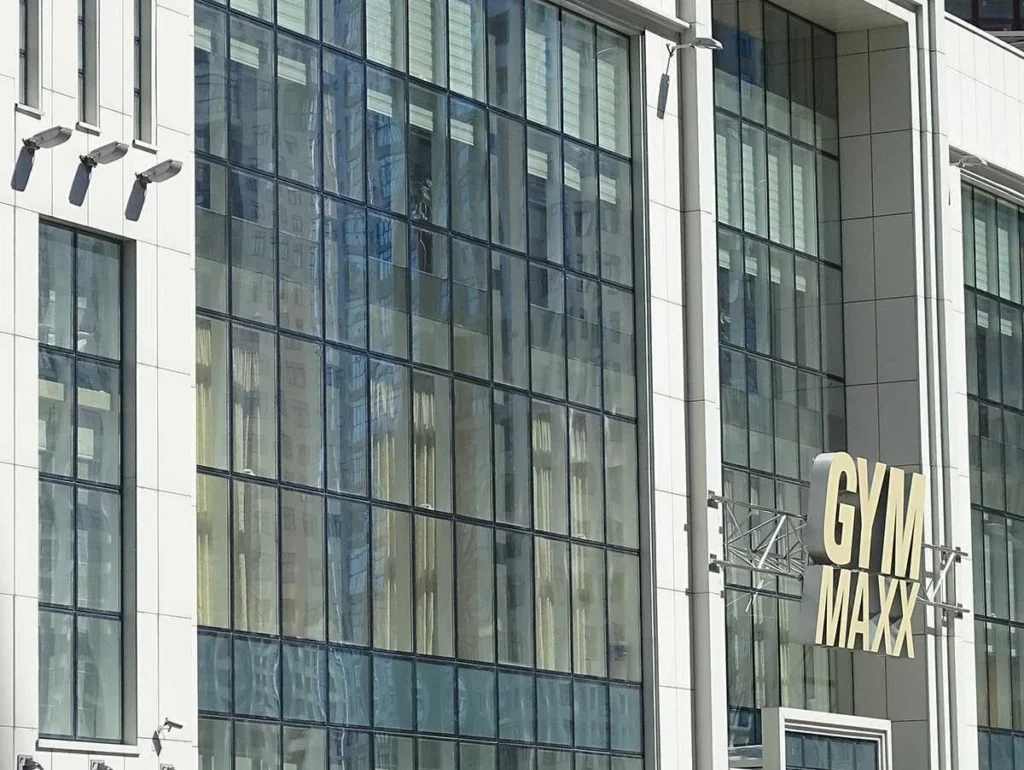

Джерело фото: lt-company.com.ua
Як обрати між двома системами
Вибір зводиться до трьох питань. Перше — який вигляд потрібен: якщо архітектор наполягає на «скляній стіні» без ліній, це структурне скління; якщо допустимі видимі притискні кришки — класична стоєчно-ригельна система скління, яка вийде дешевшою.
Друге — бюджет і терміни. Структурна система дорожча за рахунок заводського склеювання й вищих вимог до допусків. Стоєчно-ригельна монтується швидше й ремонтується простіше: пошкоджений склопакет міняється без розклеювання вузла.
Третє — експлуатація. Для об’єктів, де важлива швидка заміна елементів (наприклад, вітрини ТРЦ на першому поверсі), практичніша стоєчно-ригельна система. Для представницьких верхніх поверхів бізнес-центру, де вигляд важливіший за ремонтопридатність, виправдане структурне скління. На одному фасаді ці рішення часто комбінують.

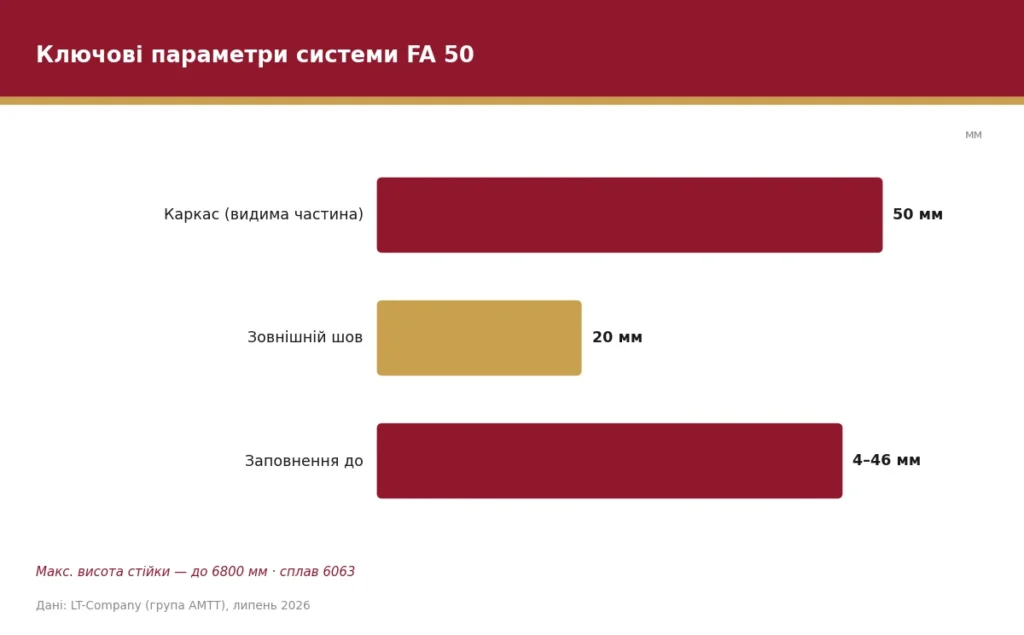

Параметри системи FA 50. Інфографіка: LT-Company
Технічні деталі, які варто прописати в ТЗ
Щоб фасад не «поплив» у процесі, у технічному завданні мають бути зафіксовані: тип і формула склопакета (енергоефективне, сонцезахисне, загартоване чи триплекс скло), опір теплопередачі вузла, максимальні розміри модуля, тип відкривних елементів і клас герметичності. Без цих цифр підрядники в тендері рахують «хто на що здатний», і порівнювати пропозиції стає неможливо.
Окремо варто вимагати структурні склопакети заводського виготовлення й підтвердження, що склеювання виконується в цеху з контролем якості, а не на об’єкті. Це прямо впливає на довговічність клейового шва.
FAQ
Чи протікає структурне скління згодом?
За умови заводського склеювання та якісного УФ-стійкого силікону шов зберігає герметичність десятиліттями. Проблеми виникають, коли склопакети клеять на майданчику з порушенням технології.
Яка максимальна висота скління без проміжних опор?
У системах FA 50 / FA50-S20 стійка сягає 6800 мм; більші прольоти вирішуються посиленими профілями або додатковими ригелями за розрахунком.
Чи можна робити відкривні стулки в «скляній стіні»?
Так, структурна система допускає приховані стулки, які зовні не виділяються на площині фасаду.
Хто відповідає за склопакети?
Оптимально, коли профіль і склопакети робить один завод — тоді немає суперечок про сумісність і гарантію на вузол.
Підсумок
Структурне й стоєчно-ригельне скління — це не «краще чи гірше», а різні інструменти під різні завдання. «Скляна стіна» без видимих рамок — це структурна система на кшталт FA50-S20; передбачуваний і ремонтопридатний фасад із видимими лініями — стоєчно-ригельна FA 50. Вибір диктують вигляд, бюджет і сценарій експлуатації, а не мода. Найменше ризиків, коли світлопрозорі конструкції від LT-Company — і профіль, і склопакети — виготовляє один завод повного циклу, який відповідає за весь вузол цілком.
Матеріал підготовлено за участі інженерів комерційного відділу LT-Company (група AMTT, Київ) — виробника світлопрозорих фасадних конструкцій.
