Автоматичні ворота невеликого складського приміщення почали поводитися непередбачувано. Під час відкривання полотно доходило до верхнього положення, але двигун продовжував працювати ще кілька секунд. В інший момент ворота зупинялися раніше, ніж потрібно, залишаючи проїзд частково закритим.
Проблема виникала не під час кожного циклу. Вранці система могла працювати нормально, а після кількох годин експлуатації знову давала збій. Власники вже підозрювали несправність контролера або зношення двигуна, але діагностика почалася з простішого елемента — кінцевого вимикача.
Нижче — послідовні нотатки з перевірки, які показують, чому навіть невеликий датчик положення не варто замінювати без встановлення справжньої причини несправності.
Нотатка 1. Фіксуємо симптом, а не припущення
Перше завдання — точно описати поведінку системи. Формулювання «ворота іноді не працюють» майже нічого не дає для пошуку несправності.
Після кількох циклів вдалося встановити:
- рух униз завершувався правильно;
- помилка з’являлася переважно у верхньому положенні;
- двигун запускався без стороннього шуму;
- механічного заклинювання напрямних не спостерігалося;
- після ручного натискання на кінцевий вимикач команда зупинки іноді надходила із затримкою.
Ці спостереження звузили пошук до механізму верхнього обмеження, проводки та входу контролера.
Нотатка 2. Перевіряємо механічне положення
Кінцевий вимикач має спрацьовувати до того, як рухомий механізм досягне фізичної межі. Якщо привід уже впирається в упор, а вимикач лише починає натискатися, система налаштована неправильно.

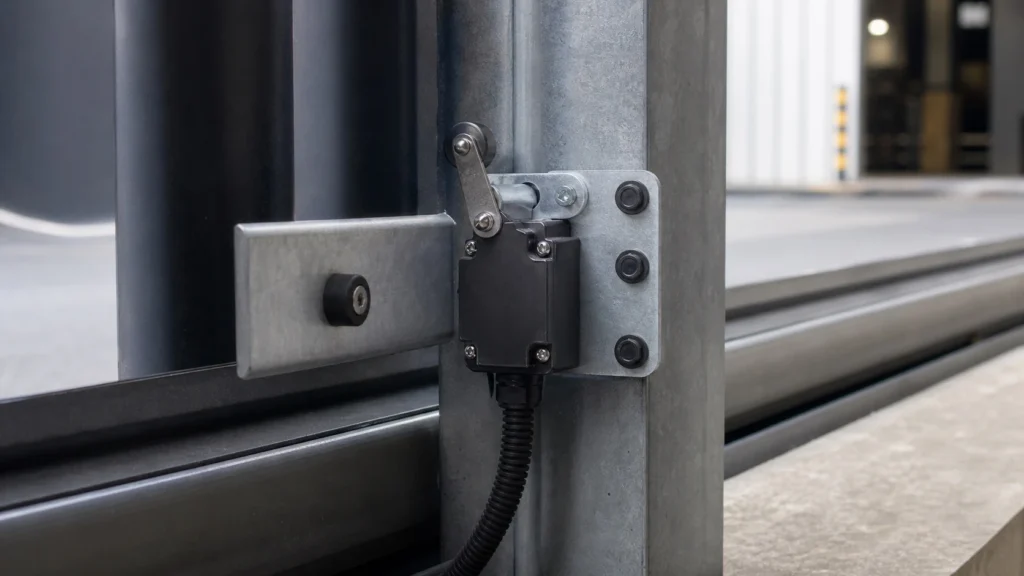

На цьому об’єкті роликовий важіль вимикача знаходився майже на межі робочого ходу. Коли ворота рухалися рівно, натискання було достатнім. Але невелике бокове зміщення полотна зменшувало хід важеля, і контакт міг не перемкнутися.
Кріплення датчика також мало незначний люфт. Під час багаторазових циклів корпус поступово зміщувався на кілька міліметрів. Цього вистачало, щоб стабільне натискання перетворилося на випадкове.
Нотатка 3. Ролик обертався із заїданням
Ролик на важелі повинен вільно рухатися вздовж поверхні, яка на нього натискає. У нашому випадку всередину потрапили пил і дрібні частинки металу. Ролик обертався нерівномірно, а іноді ковзав по напрямній.
Через додаткове тертя важіль отримував бокове навантаження. Це не тільки змінювало момент спрацювання, а й прискорювало зношення механізму.
Після очищення рух став легшим, але електрична нестабільність залишилася. Отже, механічна проблема була лише частиною несправності.
Нотатка 4. Перевіряємо контакт у різних положеннях
Після повного відключення обладнання та перевірки відсутності напруги вимикач від’єднали від схеми. Контакти перевірили вимірювальним приладом у вільному та натиснутому положеннях.
Під час повільного переміщення важеля показники змінювалися нестабільно. Контакт то замикався, то короткочасно розмикався. За швидкого натискання проблема проявлялася рідше, тому звичайна перевірка «натиснув — працює» могла її не виявити.
Саме в цей момент стало зрозуміло, чому ворота поводилися по-різному залежно від швидкості, температури та положення механізму.
Нотатка 5. Оглядаємо кабель
Кабель від вимикача проходив уздовж металевої конструкції та входив у гнучкий канал. Біля точки кріплення ізоляція була затиснута пластиковою стяжкою занадто сильно.
Зовнішня оболонка виглядала цілою, але під час згинання показники вимірювального приладу змінювалися. Усередині один із провідників мав частковий перелом.
Це пояснювало ще одну особливість: несправність частіше виникала під час руху воріт, коли конструкція вібрувала. У нерухомому стані контакт міг відновлюватися.
Нотатка 6. Підбираємо заміну за умовами роботи
Заміна вимикача тільки за формою корпусу була б помилкою. Потрібно враховувати схему контактів, спосіб приведення в дію, допустиме навантаження, механічний ресурс і умови навколишнього середовища.
Для різних механізмів використовують моделі з роликовими важелями, штовхачами, штоками, пружними вусами та іншими приводами. Огляд категорії, де представлені кінцеві та мікровимикачі, допомагає побачити конструктивні відмінності, але конкретну модель необхідно звіряти зі схемою обладнання.
У цьому випадку важливими були:
- роликовий важіль із достатнім робочим ходом;
- корпус, придатний для запиленого приміщення;
- контактна група, сумісна зі входом контролера;
- надійне кабельне введення;
- можливість точно відрегулювати положення датчика.
Нотатка 7. Нормально відкритий чи нормально закритий контакт
Одне з важливих рішень — який контакт використовувати в ланцюзі керування. У багатьох системах перевагу надають нормально закритому контакту.
За такої схеми обрив кабелю може сприйматися контролером як команда зупинки або несправність. Це дозволяє системі перейти в безпечніший стан. Якщо використовувати нормально відкритий контакт без додаткового контролю, обірваний провід може залишитися непоміченим до моменту, коли механізм не зупиниться в потрібному положенні.
Проте універсального правила для всіх контролерів немає. Потрібно керуватися електричною схемою конкретної установки та логікою її безпечної роботи.
Нотатка 8. Встановлення нового вимикача
Новий пристрій закріпили на жорсткій регульованій основі. Положення виставили так, щоб важіль отримував достатній хід, але не доходив до механічного перевантаження.
Кабель проклали без натягу та різких перегинів. У місцях можливого руху залишили запас, а кріплення не повинні були перетискати оболонку.
Окремо перевірили, щоб після спрацювання датчика у механізму залишався безпечний запас ходу до фізичного упора.
Нотатка 9. Один успішний цикл нічого не доводить
Після монтажу ворота відкрили та закрили кілька десятків разів. Перевірку проводили за різної швидкості та після пауз, а положення датчика контролювали під час вібрації конструкції.
Додатково імітували обрив ланцюга, щоб перевірити реакцію контролера. Система повинна не тільки правильно працювати у штатному режимі, а й передбачувано реагувати на несправність.
Після серії випробувань момент зупинки залишався стабільним. Двигун вимикався до досягнення механічного обмежувача, а повторні запуски не змінювали положення воріт.
Чим кінцевий вимикач відрізняється від датчика наближення
Механічний кінцевий вимикач спрацьовує внаслідок фізичного натискання. Це проста та зрозуміла технологія, стан якої часто можна оцінити візуально.
Безконтактні датчики визначають об’єкт без прямого механічного впливу. Вони можуть бути корисними там, де висока частота циклів, складний доступ або небажаний фізичний контакт.
Водночас датчик наближення потребує живлення, має визначену відстань спрацювання та залежить від матеріалу об’єкта й умов середовища. Його не можна вважати автоматично кращою заміною механічному вимикачу.
Порівнювати різні групи компонентів зручно через каталог електротехнічного обладнання, але технічне рішення має відповідати схемі керування та аналізу ризиків конкретного механізму.
Підсумок польових нотаток
У цій несправності одночасно діяли три фактори: недостатній хід важеля, забруднення ролика і частково пошкоджений провід. Заміна тільки контактного блоку могла тимчасово покращити роботу, але не усунула б усі причини.
Практичний висновок полягає в тому, що діагностику кінцевого вимикача потрібно проводити як перевірку всієї точки контролю положення:
- механічного кріплення;
- траєкторії натискання;
- стану приводу;
- електричних контактів;
- кабелю та його кріплення;
- логіки контролера;
- реакції системи на обрив.
Невеликий вимикач може зупиняти великий механізм, але його надійність залежить не тільки від характеристик на корпусі. Правильне положення, захищене прокладання кабелю та регулярна перевірка мають не менше значення.
Важливо: діагностику промислових приводів, автоматичних воріт та електричних систем керування необхідно виконувати після безпечного відключення живлення. Роботи має проводити кваліфікований спеціаліст.
