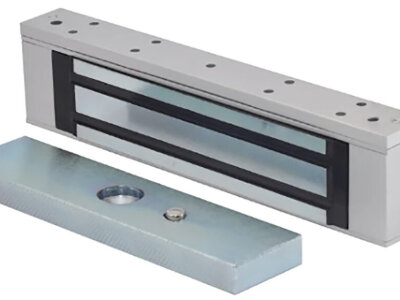

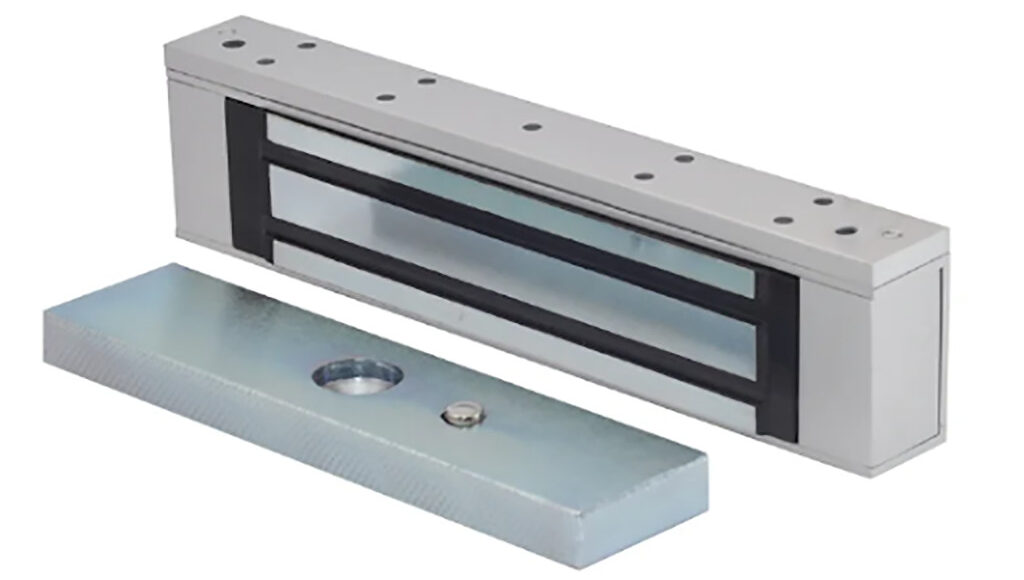

Електромагнітний замок — пристрій для захисту дверних прорізів у комерційних та житлових об’єктах. Конструкція складається з електромагніту та сталевої пластини, що утримуються магнітним полем при подачі живлення. Відсутність рухомих механічних частин забезпечує тривалий ресурс без технічного обслуговування. Тим, хто хоче купити електромагнітний замок, слід врахувати тип дверей, необхідну силу утримання та наявну систему СКУД.
Принцип роботи магнітного замка
При подачі напруги на котушку виникає магнітне поле, що притягує сталеву пластину на дверному полотні. Сила утримання залежить від потужності котушки та щільності прилягання пластини. Стандартні моделі розраховані на 180–600 кг. Розблокування відбувається при знятті живлення: контролер СКУД перериває струм і двері відкриваються. Час спрацювання — менше 0,1 секунди.
Котушка живиться постійним струмом напругою 12 або 24 В. Споживання струму у робочому режимі — 300–600 мА залежно від класу пристрою. При тривалій роботі корпус замка незначно нагрівається — це нормальний режим роботи, що не впливає на характеристики. Більшість моделей мають вбудований захист від перегріву та стрибків напруги.
Для стабільної роботи необхідно забезпечити:
- блок живлення 12 або 24 В постійного струму зі стабілізацією напруги;
- резервний акумулятор для збереження функціональності при відключенні мережі;
- контролер доступу з вихідним реле управління замком;
- кнопка виходу для відмикання дверей з внутрішнього боку приміщення.
Правильно підібраний блок живлення — запорука стабільної роботи системи в будь-яких умовах. Кнопку виходу встановлюють на висоті 90–120 см від підлоги з боку приміщення. Усі елементи підключаються відповідно до монтажної схеми, що додається до замка.
Особливості монтажу на різні двері
Монтаж виконується відповідно до типу дверного полотна. На металевих дверях електромагніт кріпиться болтовим з’єднанням М5–М8. Дерев’яні конструкції потребують Г-подібних або Z-подібних кронштейнів для компенсації товщини полотна. Для скляних дверей виробники пропонують зажими без свердління скла. Зазор між електромагнітом і пластиною не повинен перевищувати 2 мм — більший зазор суттєво знижує силу утримання.
Кабель живлення перерізом 0,5–0,75 мм² прокладається прихованою трасою або в гофрорукаві. Допустима довжина кабелю від блока живлення до замка — до 50 м при перерізі 0,75 мм². Юстування пластини виконується регульованими кронштейнами з кроком 1–2 мм. Встановлення рекомендується доручати монтажникам з досвідом роботи зі СКУД.
Необхідність безперебійного живлення
Електромагнітний замок утримує двері закритими лише при наявності живлення. При відключенні мережі без резерву замок миттєво розмикається — це fail-safe режим, обов’язковий для шляхів евакуації. Для об’єктів з підвищеними вимогами до безпеки застосовують блоки безперебійного живлення з акумулятором на 7 або 12 А·год. При споживанні замка 500 мА акумулятор 7 А·год забезпечує до 14 годин резервної роботи.
Вибір супутньої фурнітури
Комплектність системи визначає зручність та безпеку всього вузла доступу. До замка підбираються сумісні пристрої, що утворюють єдиний ланцюг управління.
Стандартний комплект охоплює такі елементи:
- кнопка виходу — для розблокування зсередини без картки;
- монтажний кронштейн відповідно до типу дверей і напрямку відкриття;
- блок живлення з акумуляторним резервом і зарядним пристроєм;
- контролер або реле для інтеграції зі СКУД;
- герконовий датчик стану дверей для контролю положення полотна.
Герконовий датчик передає на контролер сигнал про відкриття або закриття дверей. Це дозволяє фіксувати факт силового зламу або утримання дверей у відкритому положенні понад заданий час. Вибір моделі залежить від класу захисту та режиму роботи. Електромагнітні замки з силою утримання від 300 кг підходять для прохідних із значним потоком людей. Придбати надійні моделі з усією необхідною фурнітурою можна в інтернет-магазині Triniti-SB.
